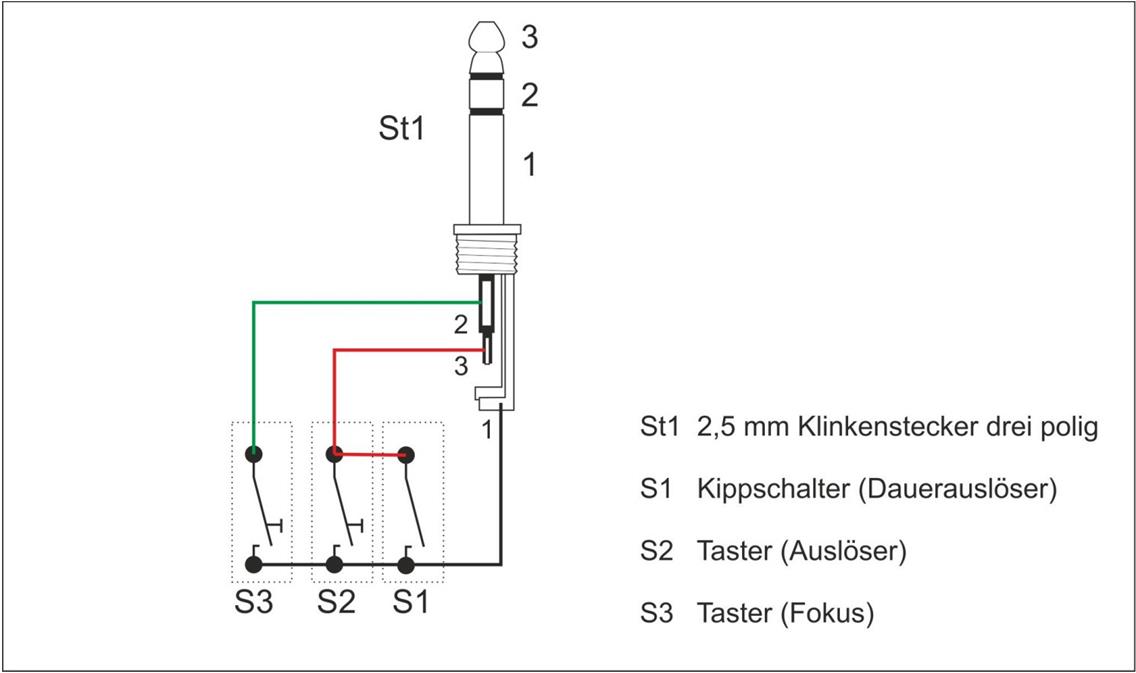

Kabelfernauslöser für Canon EOS mit 2,5 mm Klinkenstecker


Selbstbau Fernauslöser
Canon 550D und vergleichbare

Hohe Ersparnisse kann der Selbstbau eines Fernauslösers nicht bringen, dafür ist der Materialaufwand zu gering und die Zeit für die Erstellung zu hoch. Wer dennoch den Drang verspürt, sich an das Werk zu geben, für den ist diese Anleitung gedacht.

Es ist auch möglich, ein Verlängerungskabel von beliebiger Länge für den Fernauslöser zu fertigen.

Die verwendeten Teile bekommt man in jedem besseren Elektronik Bastelladen oder bei den bekannten Versendern.

Für die Elektronik- und Lötanfänger folgender Hinweis:
Die Lötspitze sollte nicht für Dachrinnen geeignet sein, sondern es sollte sich um eine filigrane Spitze handeln, die auch nicht zu hoch erhitzt werden darf, max. 350° C.
Es ist darauf zu achten, dass die Lötspitze immer sauber und frei von verkohltem Kolophonium ist.
Kolophonium eignet sich nicht nur für Streichbögen, sondern dieses Baumharz dient auch als Flussmittel für Lötzinn. Im Elektroniklot ist es bereits enthalten.

Das Lot muss ausreichend fließen, um „kalte Lötstellen“ zu vermeiden.

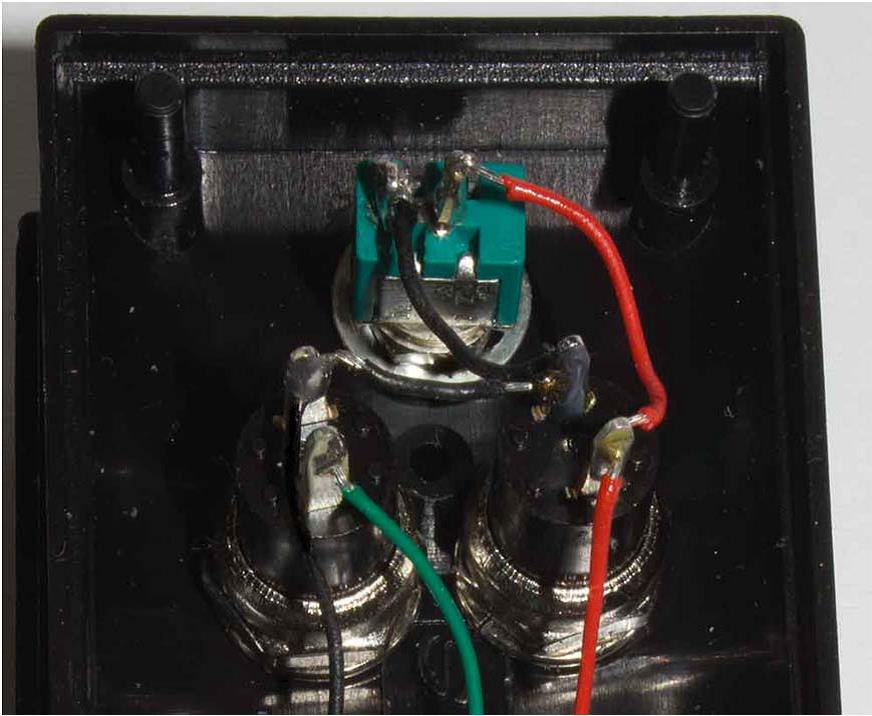

Damit die abisolierten Kabelenden gut verlötet werden können und sich das Zinn besser verteilt, müssen die Kabelenden und die Lötkontakte mäßig (eine sehr dünne Schicht genügt) vorverzinnt werden.
Um eine saubere, nicht „verbrutzelte“ Lötverbindung zu erhalten, müssen diese Dinge in Einklang gebracht werden.

Wenn der Kolben zu heiß oder zu lange auf der Lötstelle bleibt, löst sich die Isolierung der Kontakte und der Litze auf, umgekehrt wird es eine "kalte" Lötstelle und löst sich mit der Zeit. Bei verschmutzter Lötspitze kann das Lot nicht mehr richtig und kontrolliert fließen und die Gefahr einer Überhitzung der Lötstelle steigt.

Die 2,5 mm Klinkenstecker sind sehr empfindlich gegen Überhitzung.

! Gefahrenhinweis: Verbrennungsgefahr, Lötkolben können Temperaturen von über 400° erreichen!

Genug der Einweisung.

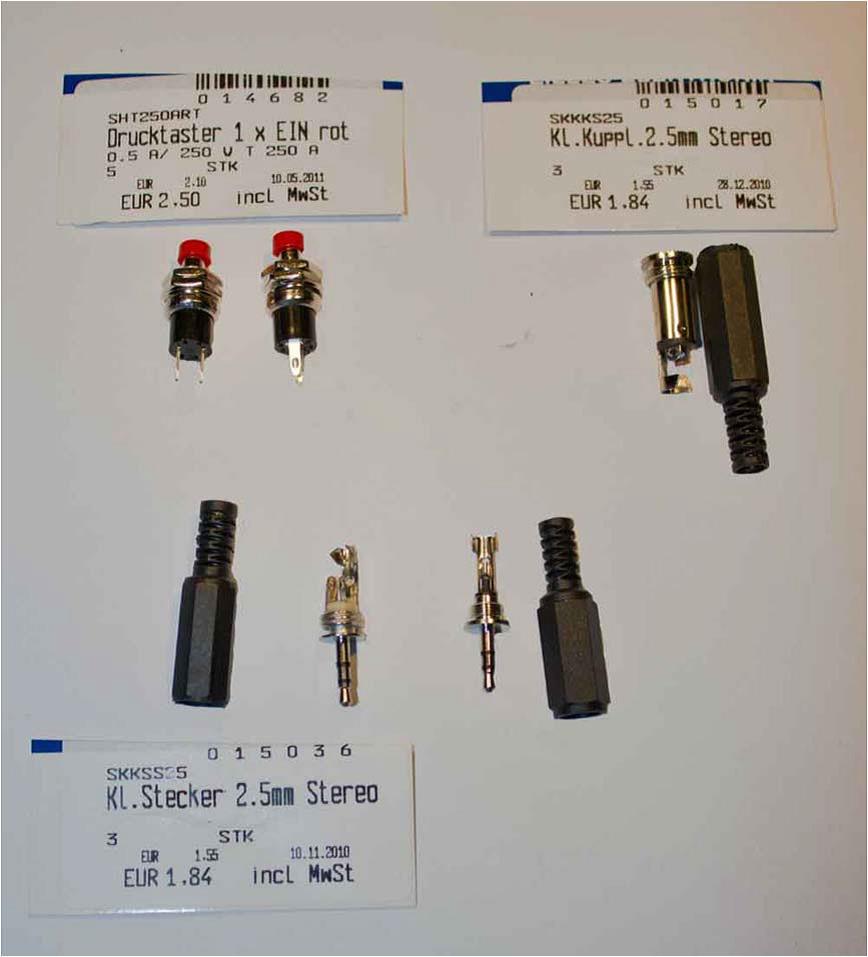

Materialliste:
St. Bezeichnung Bemerkung
1 Gehäuse
2 Taster (EIN) Achtung es gibt auch Taster (AUS)
1 Microschalter zweipolig reicht aus
2 2,5 mm Stereo Klinkenstecker wenn kein Verlängerungskabel, dann nur 1 St.
1 Kabeltülle z. B. von Telefon FTE-Stecker
1 Kabel 3adrig o. 2 adrig geschirmt
Länge nach Bedarf		 bei zweiadrig geschirmt, ist die Abschirmung der dritte Leiter
1 Lötzin
1 2,5 mm Stereo Klinkenbuchse nur für die Verlängerung
1 Klebstoff um evtl. die Gehäuseteile miteinander zu verkleben
1 Asperin* für den Fall, dass der Bau einem, Kopfschmerz bereitet
1 Brandsalbe* gute Erfahrung mit fließend kaltem Wasser, anstelle Brandsalbe

* siehe unbedingt die Packungsbeilage

Die Materialkosten können sich auf unter 15,- Euro belaufen.

Nachbau erfolgt auf eigene Gefahr, der Autor haftet nicht für auftretende Schäden.

Hier kann die PDF-Version geladen werden









(Stand Februar 2017)
